ホーム > PLCstudio
の特長
 |
a接点 |
 |
反転コイル |
 |
ファンクション ファンクションブロック |
 |

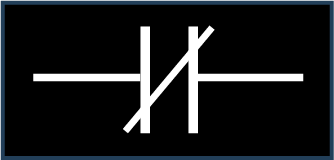

b接点 |
 |
アナログ値 |
 |
コイル |
 |
固定値 |
| 接点・コイル・接続線 | |
F5 |
a接点 |
F6 |
b接点 |
F7 |
コイル |
F8 |
ファンクション |
|
Ctrl
→
←
↑
↓
|
接続線挿入・削除 |
| 回路編集 | |
|
Shift
→
←
↑
↓
|
範囲選択 |
|
Ctrl
c
|
選択範囲の 回路コピー |
|
Ctrl
v
|
コピーした 回路の張付け |
|
Ctrl
x
|
選択範囲の 回路切り取り |
|
Ctrl
z
|
１つ前の状態に戻す |
| No | 項目 | 詳細 |
| 1 | Windows | Windows 10 以降 |
| 2 | メモリ使用量 | 64MB |
| 3 | 言語対応 | 日本語 |
| No | 項目 | 詳細 | |
| 1 | プログラム言語 | ラダー、FBD | |
| 2 | タスク | サイクリック周期 | 0.1～1,000ms |
| タスクの種類(制御方式) | サイクリック | ||
| 3 | 入出力デバイス点数 | 256Kbyte(1タグ2Byte換算で128,000タグ) | |
| 4 | PLCプログラム最大ステップ数 | 約500,000ステップ | |
| 5 | リテイン機能 | 対応 | |
| 6 | ファイル入出力 | 対応：外部記憶(HDD/SSD/USBメモリなど) | |
| 7 | Run中書き換え | 対応 | |
| No | 命令の分類 | 内容 | |
| 1 | 基本命令 | 比較演算命令 | ＝，＞，＜などの比較 |
| 2 | 算術演算命令 | 数値の加減乗除 | |
| 3 | 型変換命令 | 各データ型へ変換 | |
| 4 | データ転送命令 | 指定されたデータの転送 | |
| 5 | その他 | タイマ、カウンタ、エッジ検出、優先権 | |
| 6 | 応用命令 | 論理演算命令 | 論理和，論理積などの論理演算 |
| 7 | ローテーション命令 | 指定されたデータの回転 | |
| 8 | シフト命令 | 指定されたデータのシフト | |
| 9 | ビット処理命令 | ビットセット／リセット | |
| 10 | 文字列処理命令 | ASCII変換，文字列変換，浮動小数点データ 文字列変換，文字列処理など | |
| 11 | 特殊関数命令 | 三角関数，度 ラジアン変換，指数演算，自動対数，平方根 | |
| 12 | データ制御命令 | 上下限リミット制御など | |
| 13 | PID命令 | PID制御命令 | 偏差PID制御、微分先行型PID制御（PI-D）演算機能、比例微分先行型PID制御（I-PD）演算機能など |
| 14 | Win命令 | ファイルアクセス命令 | ファイルオープン、リード、ライト、クローズ |
| No | 種類 | データ型 |
| 1 | ビットデータ型 | BOOL（ブール）サイズ：1バイト BYTE (長さ 8 のビット列) サイズ：8バイト WORD (長さ 16 のビット列 ) サイズ：16バイト DWORD (長さ 32 のビット列) サイズ： 32バイト |
| 2 | 整数型 | SINT(単精度整数) サイズ：1バイト INT (整数) サイズ：2バイト DINT (倍精度整数) サイズ：4バイト USINT (符号なし単精度整数) サイズ：1バイト UINT (符号なし整数) サイズ：2バイト UDINT (符号なし倍精度整数) サイズ：4バイト |
| 3 | 浮動小数点型 | REAL (実数) サイズ：32バイト LREAL (ロング実数) 64バイト |
| 4 | 文字列型 | STRING(文字列) 80文字 |
| 5 | 時刻型 | TIME(継続時間) 4バイト |
| No | 対応製品 | 対応状況 |
| 1 | PLCplus | ○ |
| 2 | INplc | × |
| 3 | PC_PLC | × |
ソフトウェアPLC
