| EtherCAT® ファンクション |
ECAT_FindSlave, ECAT_ReadByte, ECAT_ReadWord, ECAT_ReadDword, ECAT_WriteByte, ECAT_WriteWord, ECAT_WriteDword |
| シリアル通信 ファンクション |
RS_OPEN, RS_CLOSE, RS_SEND, RS_RECV |
| RTOS ファンクション |
Lookup, SendSemaphore, WaitSemaphore, WriteMemory, ReadMemory |
| Windows ファンクション |
Sound_Play, Sound_Stop |
| データベース ファンクション |
DB_Connect, DB_Disconnect, DB_Insert, DB_Update, DB_Select, DB_Delete |
| デジタル入出力、アナログ入出力、シリアル通信、制御ネットワーク、フィールドバス |
| PLCプログラムスタート、PLCプログラム停止、ウォッチドッグ発生、ゼロ除算発生、スタックオーバーフロー発生、存在しないPOUの実行、I/Oドライバエラー、浮動小数点エラー、CPUオーバーロード発生、配列・構造体の範囲外、プログラミング内部エラー、ブルースクリーン |
| 最大処理時間、最小処理時間、タスク実行回数、システムイベント発生時 |
|
対象タスク I/Oアドレス 条件(立上り/立下り、OR、AND) 保存対象アドレス(最大64点) 保存期間(過去N秒間、周期m) |
13:10:10.238,200,3ee0,3ee8,ECAT_FindSlave(i),0x3eec,100
13:10:10.338,200,3ee0,3ee8,DB_Connect(o),ret=TRUE,E_OK

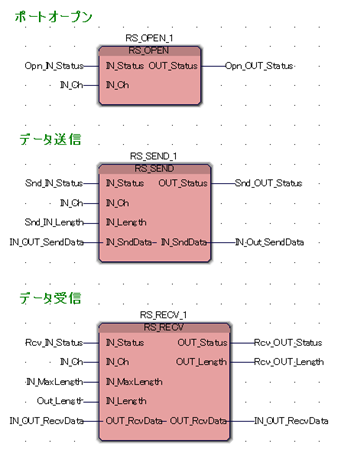

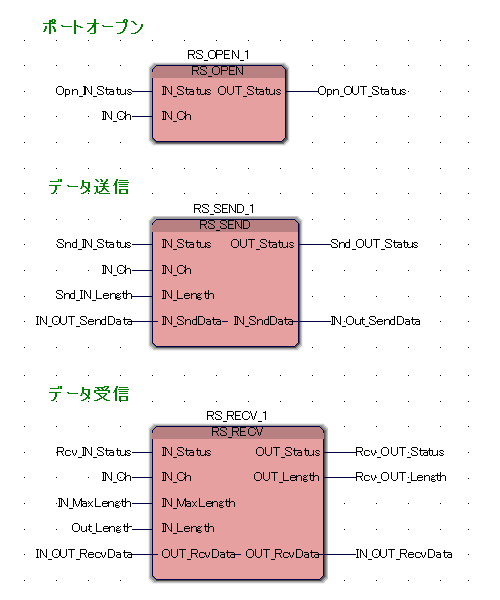

13:10:10.339,200,3ee0,3ee8,RS_SEND(i),COM1,msg="GET",len=3
13:10:10.340,200,3ee0,3ee8,RS_SEND(o),E_OK
13:10:10.341,200,3ee0,3ee8,RS_RECV(i),COM1,0x410050,len=10
13:10:10.346,200,3ee0,3ee8,RS_RECV(o),msg="132.5",len=5,E_OK
13:10:10.348,200,3ee0,3ee8,SendSemaphore(i),3f00,unit=1
13:10:10.349,200,3ee0,3ee8,SendSemaphore(o),ret=TRUE,E_OK
13:10:10.350,200,3ee0,3ee8,Marking,"温度異常障害"
