◆ iCOP_6042 INtime®動作評価 ◆
1. 評価対象
● iCOP_6042 (Vortex 6042) アイコップテクノロジー株式会社
● INtime® 3.02 リモートノード
● INtime® 3.02 リモートノード

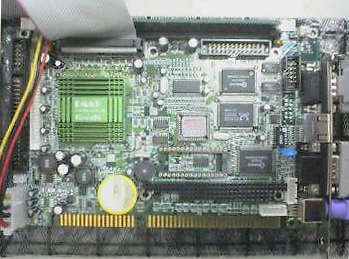

図 1 本体概観
2. 本体スペック
| CPU | DM&P (Sis) Vortex86 CPU Module 166Mhz |
| チップセット | DM&P (Sis) Vortex86 System-on-Chip |
| メインメモリ | 168pin DIMM Socket (MAX 512MB) 評価時に使用したメモリ：64MB |
| Ethernet | Realtek 8100B single chip 10/100BASE-T |
| Graphics | DM&P Vortex86 SOC内蔵 640x480 CRT/LCD |
| USB | なし |
| その他 | PS/2 KeyBoard/(Mouse), IDE, FDD, COM×2(RS-232/485) |
| 電源電圧 | DC5V |
| 外形寸法 | 184x422mm (ISAボードタイプ) |
| オンボードI/O | IDE, FDD, COM×2(RS-232/485：ジャンパピンでどちらかを選択) |
| Embed Disk | IDE互換コンパクトフラッシュディスク32Mbyte |
| その他 | Embedded Half-size ISA Bus Single Board Computer (184x422mm) |
3. 評価結果サマリ
3.1. iCOP_6042 動作評価結果表
| 評価対象 | INtime® 3.02 動作状況 |
| INtime®カーネル の動作 | ○ |
| INtime®ネットワークドライバの動作 (Realtek 8139ドライバを使用) | ○ |
| INtime®ネットワーク通信の確認 (Ping.RTAとPing.EXEにてテスト) | ○ |
| INtime®シリアルドライバの動作 (内蔵COMポートにてテスト) | ○ |
| INtime®シリアル通信の確認 (リモートNTX接続にてテスト) | ○ |
| INtime® Graphical Jitter動作 (期待値500μ秒) | 498.20μ秒 範囲(±68μ秒) ばらつき(3σ)=16.49(μ秒) |
3.2. iCOP_6042 起動速度
iCOP_6042の電源を入れ、INtime®リモートノードのシステムファイルを起動完了するまでの時間です。
iCOP_6042の電源を入れ、INtime®リモートノードのシステムファイルを起動完了するまでの時間です。
| ブートメディア | 読込ファイル | 起動時間 |
| フロッピー ディスク | 基本ファイルのみ | 約60秒 |
| Embed Disk | 基本ファイルのみ | 約8秒 |
| 基本ファイル＋ネットワーク構成 | 約14秒 |
3.3. INtime®リモートノードのシステムファイルについて
INtime®リモートノードのシステムファイルには、次のファイルが含まれます。
INtime®リモートノードのシステムファイルには、次のファイルが含まれます。
| No. | ファイルの種類 | ファイル名 | ファイル詳細 | ファイルサイズ(KB) |
| 1. | 基本ファイル | remote.bin | リモートINtime®カーネルファイル | 1014KB |
| 2. | ネットワーク構成 | loopback.rta | ループバック機能用RTAファイル | 38.7KB |
| 3. | rtl8139.rta | Realtek8139シリーズ・ネットワークドライバ | 56.4KB | |
| 4. | ip.rta | IP用RTAファイル | 92.3KB | |
| 5. | rip.rta | ルーティングプロトコル用RTAファイル | 22.2KB | |
| 6. | udp.rta | UDP用RTAファイル | 25.6KB | |
| 7. | tcp.rta | TCP用RTAファイル | 51.6KB | |
| 8. | rtcimudp.rta | CIMスキーマ用RTAファイル | 36.0KB | |
| 9. | ntxproxy.rta | NTX通信用RTAファイル | 40.0KB |
